Afvalwater vloeit af van tappunt naar riolering.
Voorzie 1cm afhelling per lopende meter buis (enkel bij de horizontaal geplaatste buizen)
De tappunten op het gelijkvloers worden idealiter rechtsreeks op een rioleringsbuis aangesloten die klaar steekt uit de betonplaat (of via kelder naar muurdoorvoer).
De tappunten op de verdiepingen lopen via de vloerplaat naar een verticale stijgleiding en worden op het gelijkvloers aangekoppeld op de riolering (of via kelder naar muurdoorvoer).
- Stijgleidingen lopen meestal door een schacht, maar kunnen soms ook ingemetseld worden in de muur.
Verschillende soorten tappunten hebben een minimale aansluitdiameter (zie tabel)
- OPGELET: dit zijn richtlijnen. Raadpleeg steeds de technische fiche van je sanitair meubilair om de exacte aansluitdiameters te weten.
- VOORBEELD: plaats je een dubbele regendouche, voorzie dan ook de aangepaste douchegoot voor het te halen debiet. De aansluitdiameter van deze goot is allicht groter dan de diameter van een klassieke goot voor een enkele douche.
Hoogte (ten opzichte van afgewerkte vloer)
Deze hoogtes zijn richtwaarden. Voor exacte afmetingen raadpleeg de technische fiche van je gekozen badkamermeubilair en kraanwerk.

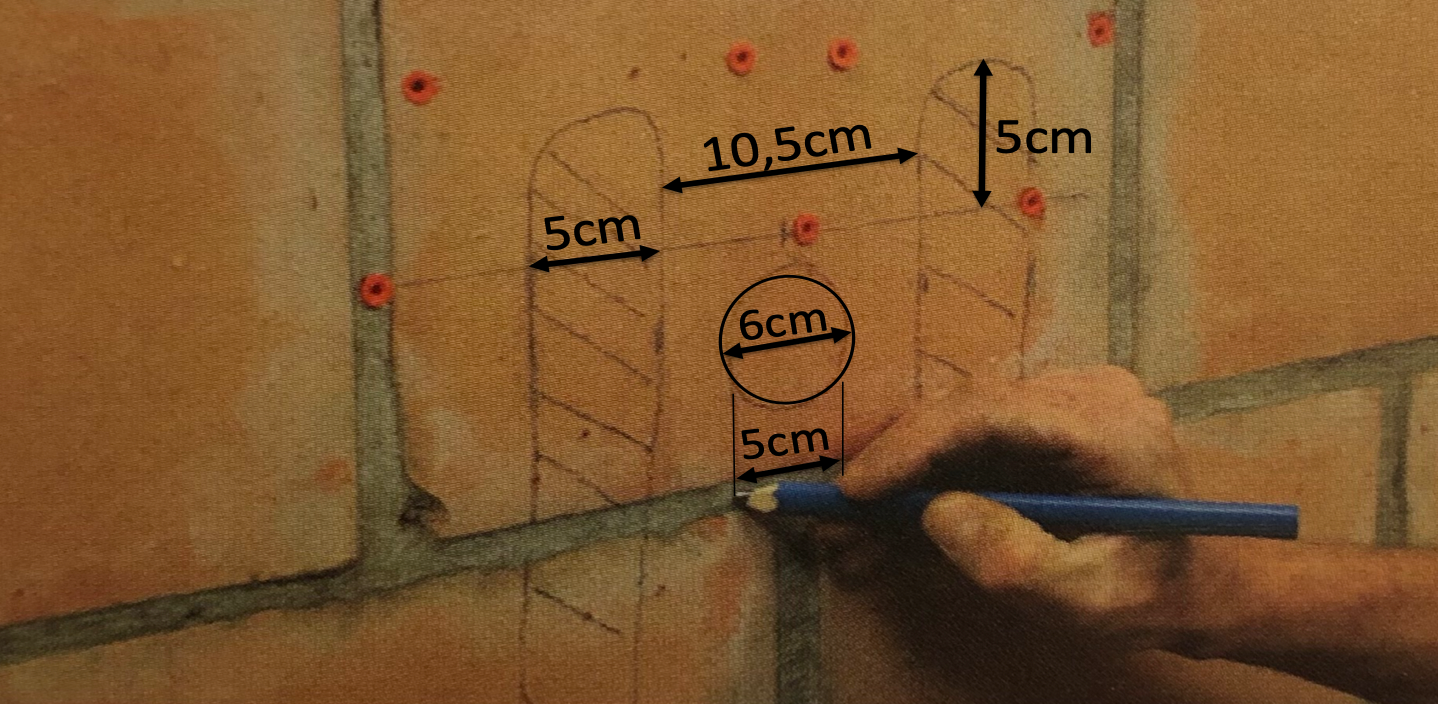

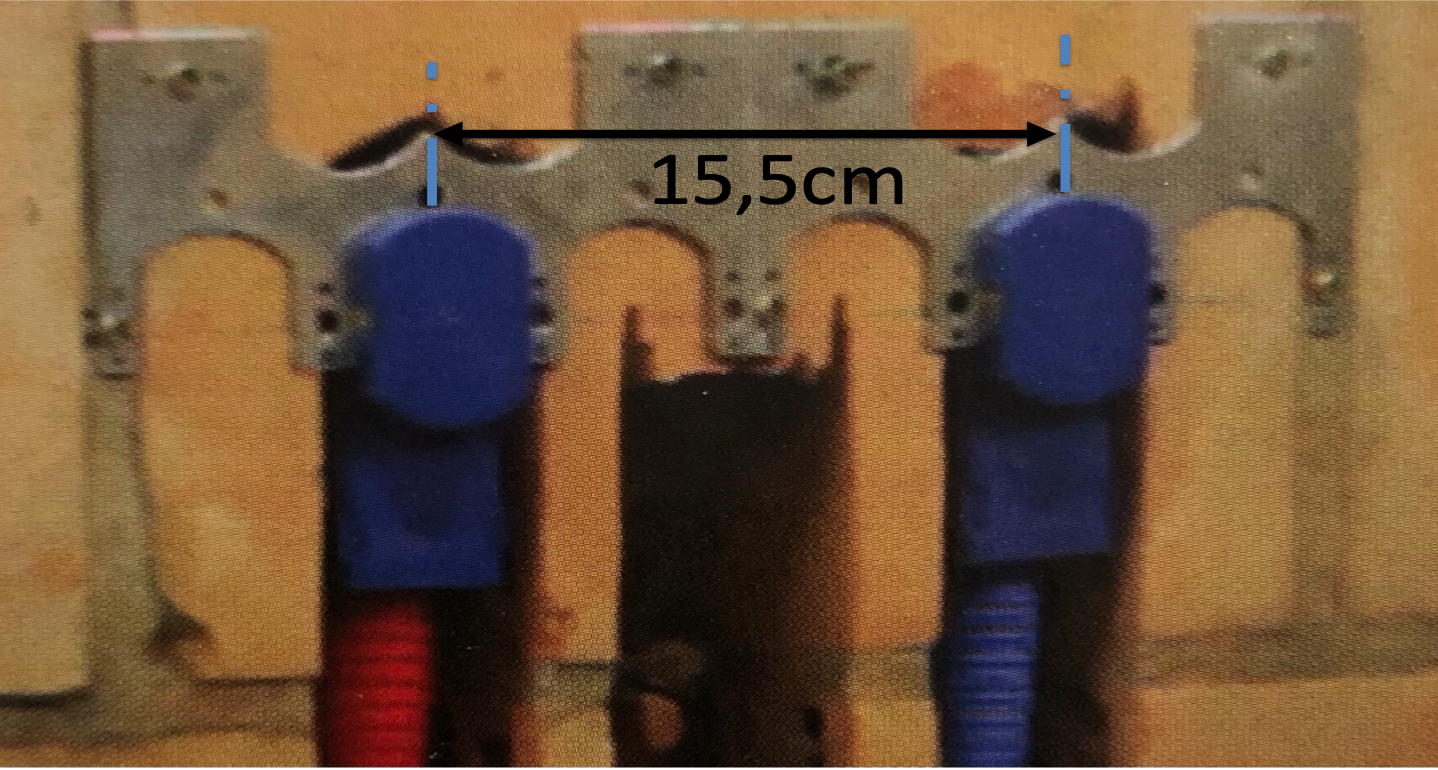

Teken eerst rondom je beugel de maten af om in te slijpen. Teken ook de boorgaten reeds af en boor deze voor je begint te slijpen. Voor lavabo's centreer je je afvoer tussen de aanvoeren.
